De Rhino tip gaat deze keer over het Dot commando.

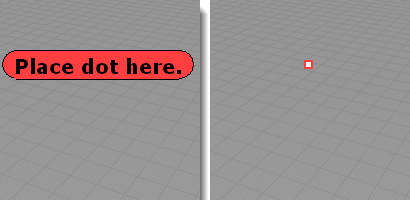

Het Dot commando kan gebruikt worden om zichtbare labels bij objecten in het project te plaatsen.

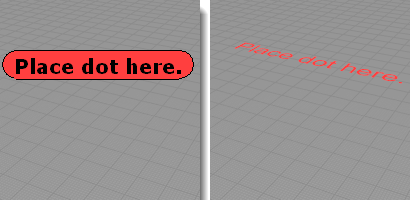

Gebruik de vooraf genummerde Dots met nummer 0 tot en met 9 of gebruik de opdracht Dot en typ uw eigen tekst. Deze tools zijn in de werkbalk Annotate of in het menu Dimension te vinden. Dots hebben als voordeel dat ze altijd parallel aan het scherm en met dezelfde grootte worden weergegeven, ongeacht de manier waarop het model wordt geroteerd of ingezoomd. Het nadeel is dat ze alleen intern in Rhino te gebruiken zijn en niet geëxporteerd kunnen worden.
Dubbelklik om de inhoud te bewerken (of selecteer met een enkele klik en bewerk via Properties) op een Dot. Hiermee kan ook een tekst met spaties toegevoegd worden: Plaats een Dot met tekst, dubbelklik en voeg de tekst toe met spaties in het invoervak. Om Dots te selecteren kan het SelDot commando gebruikt worden.
Een compleet overzicht wat met Dots mogelijk is kan hier gevonden worden:
Dot | Rhino 3-D modeling (mcneel.com)
